Мониторинг работы сельскохозяйственной техники

Возможности программно-аппаратного комплекса «АвтоГРАФ» позволяют не просто выполнять мониторинг работы сельскохозяйственной техники и контроль целевого расхода топлива. Для предприятий агропромышленного комплекса разработаны и успешно используются уникальные решения, позволяющие автоматизировать и контролировать самые различные операции и процессы.

УСКВ (универсальная система контроля высева) разработана специально для контроля работы посевного комплекса. Она позволит принять все необходимые меры для повышения качества сева и вовремя оповестить о неисправностях.

Решаемые задачи

Контроль соблюдения режимов работы сельхозтехники при выполнении операций
Контроль заправок, остатков топлива, а также предотвращение его хищения. Круговой учет топлива на предприятии
Идентификация и персональная ответственность водителей и механизаторов
Сокращение простоев сельхозтехники, исключение ее нецелевого и несанкционированного использования
Составление карт полей (в том числе оконтуривание по треку)
Контроль обработанных площадей в отчетах и на картах полей с учетом многократных перекрытий и пропусков
Сельхозавиация и самоходные опрыскиватели: контроль обработки полей и расхода химикатов с учетом работы опрыскивающих секций
Контроль выгрузки из бункера комбайна в грузовой транспорт, пресечение несанкционированных выгрузок
Контроль весовых, контроль нагрузки на ось грузового транспорта
Контроль маршрута, графика движения, прибытия в конечный пункт перевозчиков сельхозпродукции (элеваторы, грузовые терминалы)
Контроль стационарных объектов (овоще- и зернохранилищ, теплиц и т.п.)
Использование фотофиксации событий и выполняемых операций
Интеграция с бизнес-процессами и системами учета предприятий
Отчетность и статистика для агрономов и руководителей всех уровней
Повышение эффективности работы сельскохозяйственных предприятий, минимизация убытков, оперативное управление сельхозтехникой

Сельское хозяйство

Контроль соблюдения режимов работы сельхозтехники при выполнении операций

Для выполнения операций по обработке площадей на протяжении всего сезона сельскохозяйственных работ с трактором используются различные прицепные агрегаты: бороны, плуги, сеялки, культиваторы, опрыскиватели, разбрасыватели удобрений и т.д. Качество выполнения каждой технологической операции в немалой степени зависит от соблюдения требуемого режима работы сельхозтехники. И это очень важно, поскольку результат каждой операции напрямую влияет на получаемый урожай.

Для контроля качества всех производимых технологических операций на используемые прицепные агрегаты устанавливаются проводные (TK-Маркер-CAN) или беспроводные (TK-Маркер-BT) метки. После фактического подключения прицепного агрегата к трактору, дальнейшая его идентификация в программном обеспечении «АвтоГРАФ» происходит автоматически – по идентификатору метки, который связан с заранее внесенным в диспетчерскую программу справочником агрегатов. В справочнике указываются все необходимые параметры используемых агрегатов, в соответствии с которыми будет автоматически осуществляться контроль их работы: наименование, заводской или инвентарный номер агрегата, допустимый порог скорости выполнения операции, ширина инструмента и другие.

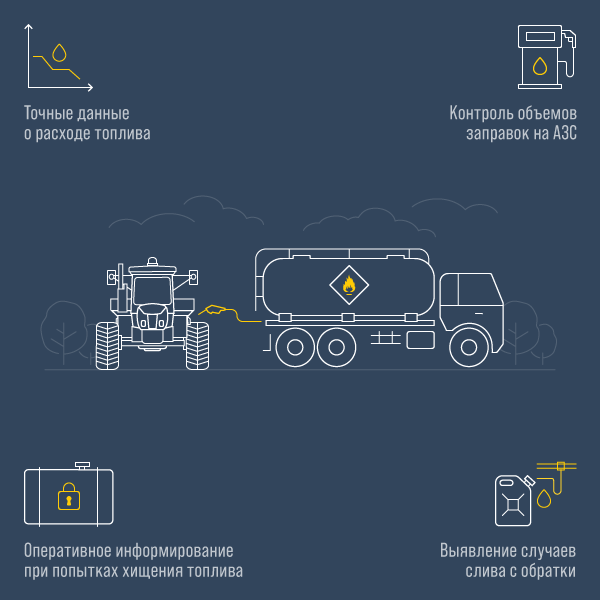

Контроль топлива

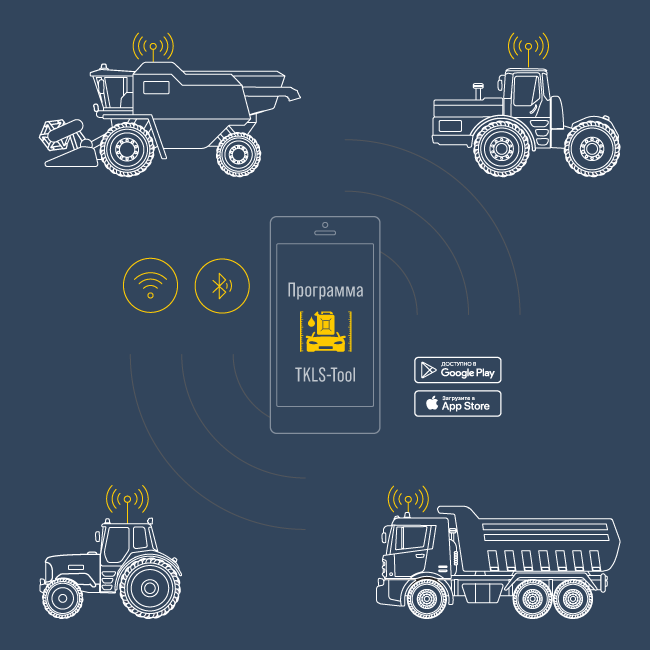

Высокоточный датчик уровня топлива серии TKLS устанавливается в топливный бак сельхозтехники для измерения уровня топлива и передачи этой информации в навигационный контроллер, который, в свою очередь, передает данные на сервер, и они отображаются в диспетчерской программе «АвтоГРАФ». Это позволяет контролировать объем заправок, получать данные о расходе топлива и уведомления при сливах топлива с привязкой ко времени и местоположению транспортного средства.

Кроме уровня топлива, ДУТ TKLS дополнительно передает значения углов наклона (для модификаций со встроенным инклинометром), что позволяет использовать эти данные при анализе в диспетчерской программе «АвтоГРАФ» для исключения ложных сливов и заправок, при нахождении техники на наклонной поверхности.

Для организации кругового учета топлива необходимо, чтобы каждый топливозаправщик на предприятии был оснащен специальными взрывозащищенными ДУТ TKLS-Ex, которые устанавливаются в секции цистерны для контроля уровня топлива, и топливораздаточным контроллером TKFC Plus, автоматически управляющим раздачей топлива по RFID-картам водителя и заправщика. В этом случае будет обеспечен полный контроль и учет движения топлива на предприятии – с момента его получения топливозаправщиками на складе ГСМ и до заправки в бак каждой единицы техники. Все данные по заправкам с привязкой к времени, месту, технике и водителю передаются в диспетчерскую программу «АвтоГРАФ», и на их основании формируются отчеты для различных служб и руководителей.

Сельское хозяйство

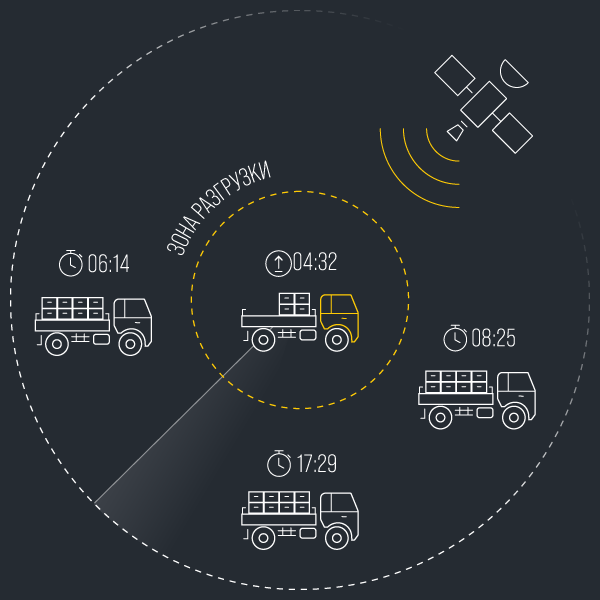

Контроль погрузочно-разгрузочных операций

Позволяет оптимизировать процесс погрузочно-разгрузочных операций
Позволяет контролировать количество транспорта в погрузочно-разгрузочных зонах и избегать скученности и простоев
Контроль времени ожидания погрузки-разгрузки
Контроль времени выполнения погрузки-разгрузки
Система оповещений для оперативного реагирования на возникающие ситуации
Возможность идентификации груза, транспорта и персонала посредством радиометок и RFID-карт
Возможность оповещения принимающего персонала о скором прибытии транспорта с грузом (зона прибытия)

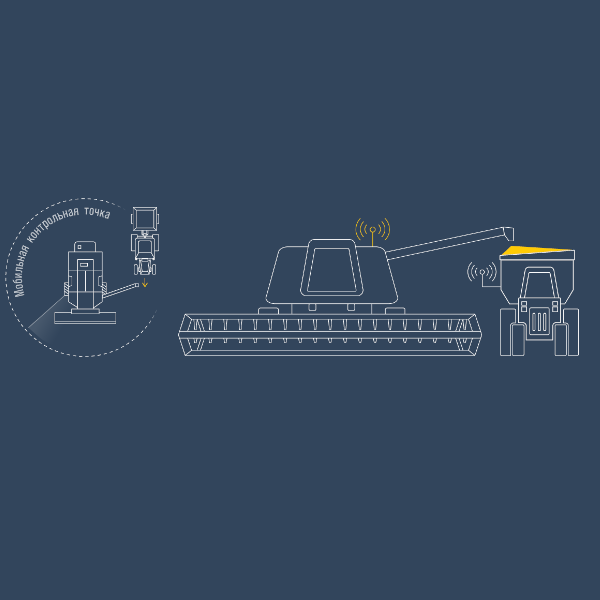

Контроль выгрузки зерна

Мобильные контрольные точки

Идентификация осуществляется в программном обеспечении
Метод основан на определении расстояния между комбайном (мобильной кт) и грузовиком либо трактором с бункером-перегрузчиком (посетителем) по координатам, полученным из системы спутниковой навигации ГЛОНАСС/GPS

Радиометки

Идентификация осуществляется непосредственно на борту комбайна
Намного более надежная идентификация
Возможность подачи разрешительного или запретительного сигнала на выгрузку комбайнеру

Сельское хозяйство

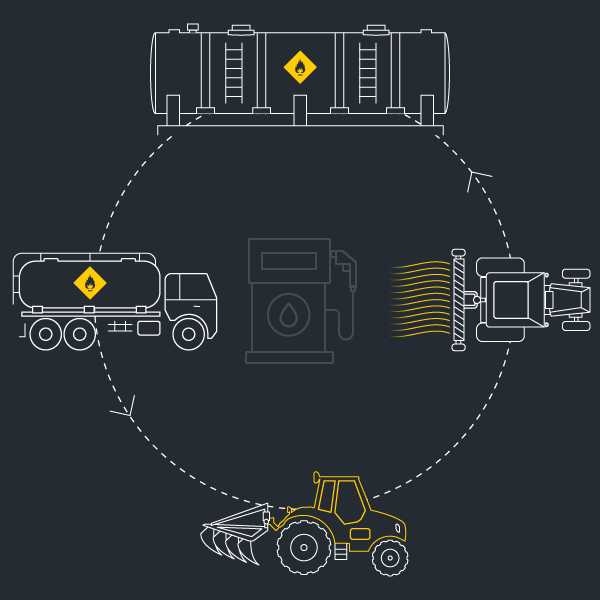

Круговой учет топлива

Учет на складах ГСМ: время заправки и склад, отданный и принятый объем ГСМ, идентификация водителя и заправщика, контроль хищений ГСМ.

Работа в поле: расход ГСМ: контроль расхода топлива в поле, учет топлива в разрезе транспорта и водителей / механизаторов, учет топлива в разрезе полей и операций, контроль хищений топлива.

Результат учета: расход ГСМ: контроль расхода топлива на всех этапах, полный контроль заправок и сливов, планирование и отчетность.

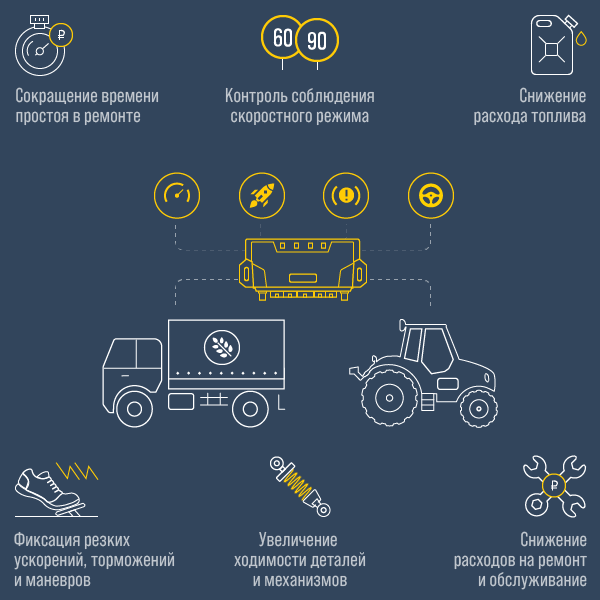

Контроль качества вождения и агроопераций

уменьшение износа сельхозтехники и транспорта
экономия топлива
снижение аварийности
безопасность водителя и пассажиров
сохранность груза
контроль соблюдения скоростного режима в поле, на дороге и на территории предприятий
контроль соблюдения параметров выполнения агроопераций на полях
балльная система оценки качества вождения
полностью настраиваемые критерии оценки
фиксация нарушений с выводом в таблицу и на карту местности
статистика и отчетность по водителям и транспортным средствам
оперативное оповещение водителей и диспетчеров

Сельское хозяйство

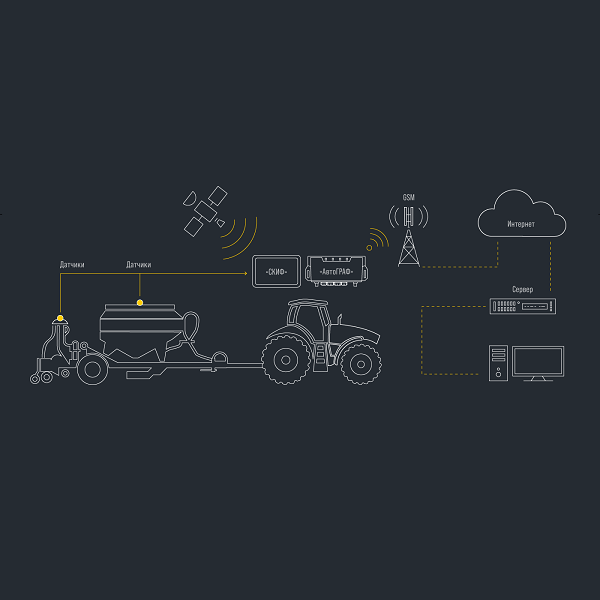

Универсальная система контроля высева

Заправка техники на полях: время и место заправки, отданный и принятый объем топлива, идентификация водителя, заправляемого транспорта, топливозаправщика, контроль хищений топлива. При этом данные доступны и оператору посевной установки через планшет установленный в кабине, и его руководству - так как вся информация передается на сервер по GPRS.

Основные составляющие элементы системы: планшетный ПК с установленным на нем специальным ПО (он помещен в стальной герметичный корпус), датчик потока семян, контроллер бункера.

Система позволяет контролировать заполненность бункера зерном, а также работу вентилятора и уровень давления внутри. С помощью специального датчика отслеживается движение семян по семяпроводу. А с помощью навигационного приемника в планшете отслеживаются все перемещения посевной установки.
