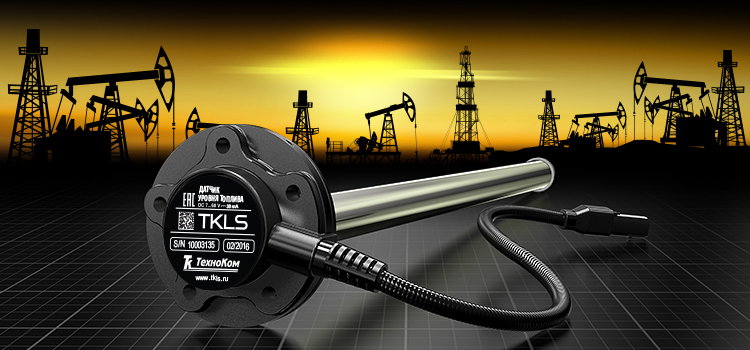

Датчик уровня топлива TKLS специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных баках транспортных средств и стационарных емкостях и передачи этой информации через один из встроенных интерфейсов на внешние устройства.

Оставить заявку

Краткий обзор Структура Характеристики

Датчик уровня топлива TKLS может быть использован в качестве замены стандартного датчика уровня топлива, установленного на заводе-изготовителе либо в качестве дополнительного датчика для мониторинга и контроля топлива.

Полученные показания могут передаваться по интерфейсу RS-485, в протоколах LLS или Modbus, или на частотный выход в виде частоты, ШИМ сигнала, периодической последовательности импульсов, пропорциональной измеренному уровню.

Дополнительно, с измерением объема топлива, производится измерение температуры. Полученные значения температуры вместе с показаниями уровня топлива передаются устройству сбора данных.

В качестве устройства сбора данных может выступать любое оборудование, поддерживающее обмен данными по одному из протоколов – Modbus или LLS: бортовой контроллер мониторинга, концентратор или другое устройство.

Полученные данные могут напрямую выводиться на индикатор, а также передаваться в систему мониторинга и, в дальнейшем, использоваться в отчетах.

Датчик уровня топлива TKLS имеет встроенный беспроводный модуль Bluetooth Smart, позволяющий проводить дистанционную настройку и диагностику датчика с помощью ноутбука или мобильных устройств без необходимости разрыва кабельных соединений и проводного подключения к датчику.

Датчик уровня топлива TKLS оснащен встроенным 3-осевым акселерометром / инклинометром с широкими рабочими диапазонами от ±2g до ±16g, что позволяет детектировать движение, определять ориентацию датчика в пространстве, измерять уровень вибрации, угол наклона бака и т.д. Полученные данные служат для корректировки и фильтрации расчетов уровня топлива в баке, позволяя получить гораздо более точные результаты, связанные со спецификой поведения топлива в баке во время движения транспортного средства, ускорений и торможений, наклоне транспортного средства и т.д., позволяя минимизировать или вовсе исключить явление ложных заправок и сливов топлива. Например, это очень важно для сельскохозяйственной техники, нередко работающей на склонах.

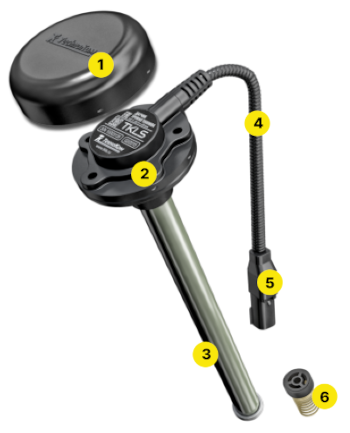

Дополнительная защита измерительной части датчикаКорпус датчика оснащен ударопрочной пломбируемой полимерной крышкой из термостойкого пластика для дополнительной защиты от несанкционированного доступа, механических воздействий и актов вандализма.
Надежная защита проводов от внешних воздействий и вандализмаДля защиты сигнальных проводов и проводов питания датчика используется сверхпрочная металлогофра с эластичным ПВХ покрытием.
Высокая степень защиты корпусаКорпус датчика абсолютно герметичен, с высокой степенью защиты от проникновения пыли и влаги IP69. К тому же, в отличие от некоторых аналогов, корпус неразборный, что исключает возможность несанкционированного доступа к схеме датчика.
Надежная защита соединительных контактовДля соединения датчика с удлинительным кабелем используется специализированный автомобильный разъем фирмы Molex с высокой степенью защиты от проникновения пыли и влаги IP67.
Специальное покрытие алюминиевых трубокХимическое оксидирование алюминиевых трубок датчика выполняется для уменьшения шероховатости поверхности трубок и, как следствие, улучшения стекания топлива и уменьшения запарафинивания; создания стойкой пленки, не позволяющей алюминию вступать в возможные химические реакции с различными присадками в топпливе.
Донный пружинный упорДонный пружинный упор предназначается для дополнительной фиксации измерительных трубок датчика и усиления конструкции при использовании в баках и емкостях большого объема.

Основные характеристики
Выходные интерфейс	1 x RS-485 (TIA / EIA-485-A) 1 x частотный выход
Протоколы интерфейса RS-485	AGHIP (AutoGRAPH Hardware Interface Protocol) LLS Modbus
Bluetooth Smart / Bluetooth Low Energy (BLE)	Есть
Встроенный акселерометр / измерение угла наклона	Есть
Самодиагностика	Есть
Отчет об ошибках	Есть
Защита настроек паролем	Есть
Проводное подключение к навигационному терминалу	Есть
Беспроводное подключение к навигационному терминалу	Есть¹
Дистанционная настройка по интерфейсу Bluetooth	Есть
Дистанционная настройка по интерфейсу RS-485	Есть
Дистанционное обновление микропрограммы (прошивки)	Есть
Ведение журнала событий	Есть
Измерение температуры	Есть
Автоматическая тарировка	Есть
Количество дискретных входов, шт	1
Частотный выход
Диапазон выходного сигнала, Гц	100…3000
Тип выхода	Открытый коллектор
Максимальный ток нагрузки, мА	200
Параметры измерений
Измеряемая среда	Бензин, дизельное топливо
Точность измерения в рабочей области, не хуже, %	1
Разрешающая способность, бит	12
Диапазон измерения температуры, °С	-40…+85
Погрешность измерения температуры, °С	±1
Прочие характеристики
Напряжение питания, В	7…60
Потребляемый ток, не более, мА²	30
Температурный диапазон, °С	-40…+85
Степень защиты корпуса	IP69K³
Длина измерительной части, мм	750 / 1000 / 1500 / 2000 / 2500 / 3000
Тип крепления	SAE 5
Средний срок службы изделия, лет	10

1    Возможность беспроводного подключения к навигационным терминалам серии «АвтоГРАФ™», оснащенным модулем Bluetooth.
2    Все измерения параметров устройства, кроме особо оговоренных случаев, производятся при номинальном напряжении питания 12,0 ± 0,5 В.
3    Конструкцией корпуса предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.
Такая высокая степень защиты применяется в том числе для оборудования, устанавливаемого на транспортные средства, которые нуждаются в регулярной мойке под высоким давлением и при высокой температуре воды (самосвалы, бетономешалки и др.).

Комплектность

Комплект поставки
Датчик уровня топлива «TKLS»	1 шт.
Крышка защитная	1 шт.
Кабель монтажный (в пластиковой гофре) L = 7.5 м¹	1 шт.
Комплект монтажный	1 комплект.
Паспорт	1 шт.
Гарантийный талон	1 шт.
Комплект монтажный
Прокладка уплотнительная	1 шт.
Саморез с шайбой и уплотнительной прокладкой M5	5 шт.
Пломба пластиковая	2 шт.
Изолирующий колпачок	1 шт.
Предохранитель с держателем	1 шт.

1 Стандартная длина кабеля. Поставка с кабелем другой длины – возможна по заказу.
